如何使用MAC電腦的 L2TP over IPSec 撥入Vigor路由器

Support Model :

本文件將說明MAC電腦如何使用 L2TP over IPSec 類型遠端撥入 Vigor 路由器,動作分為 A 和 B 兩大步驟,A 於 Vigor 路由器端建立 VPN 帳號,B 於 MAC 電腦端新增 VPN 設定檔並連線。

步驟A

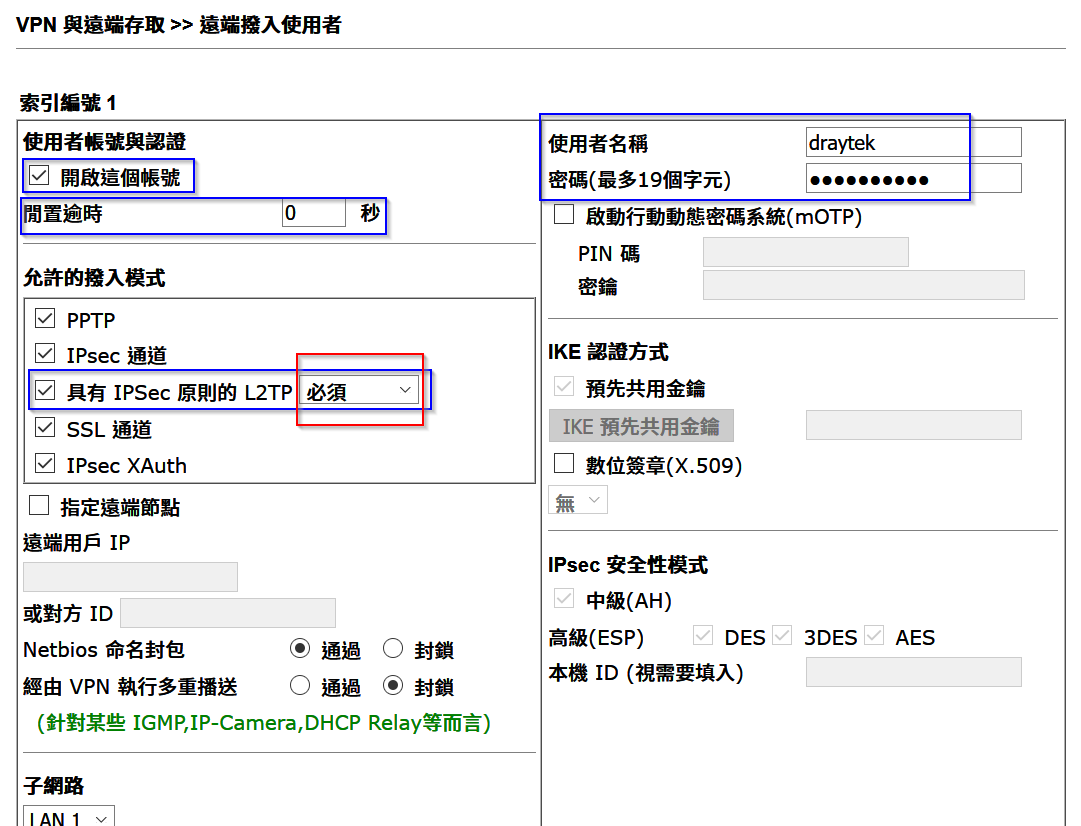

1. 登入 Vigor 路由器,點選 [ VPN與遠端存取 > 遠端撥入使用者],點選索引編號進入,勾選開啟帳號,閒置逾時更改為0秒,允許撥入模式確認有勾選具有 IPSec 原則的 L2TP 類型,並將 L2TP 選擇為必須,輸入所要建立的VPN使用者名稱和密碼。

圖A_01

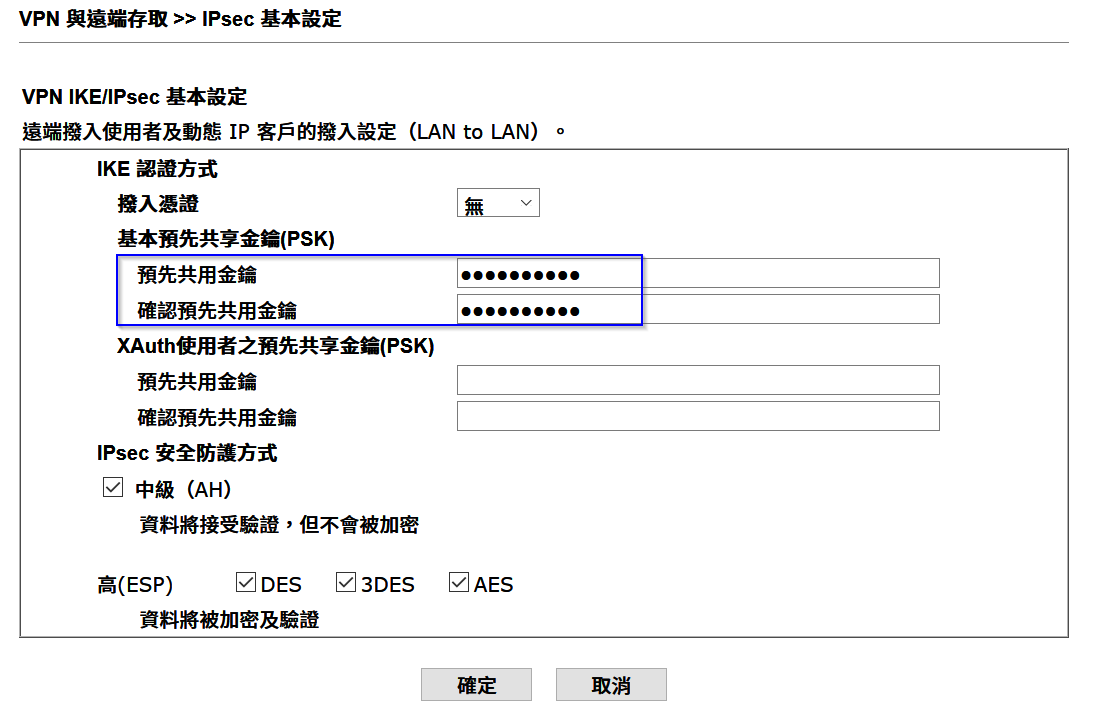

2. 點選 [ VPN與遠端存取 > IPSec基本設定 ],基本預先共享金鑰輸入所要設定的 IPSec 金鑰

圖A_02

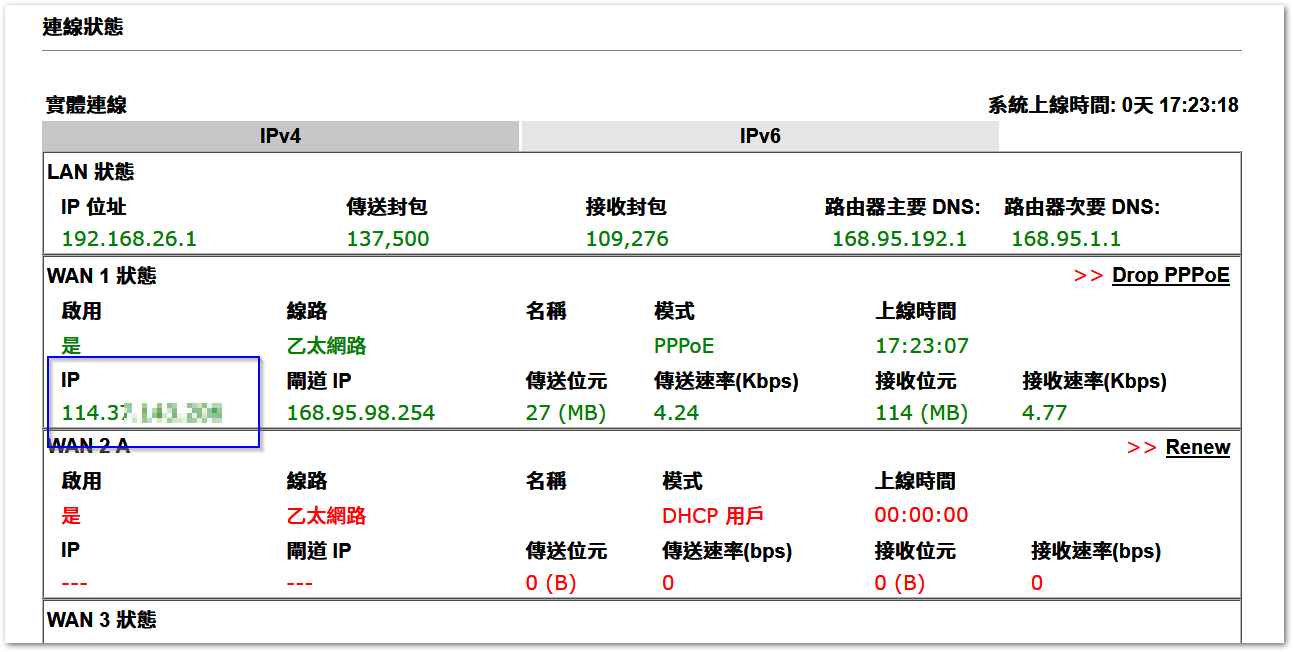

3. 點選 [ 連線狀態 > 實體連線 ] ,記錄 WAN 端外部 IP 位址。

圖A_03



步驟B

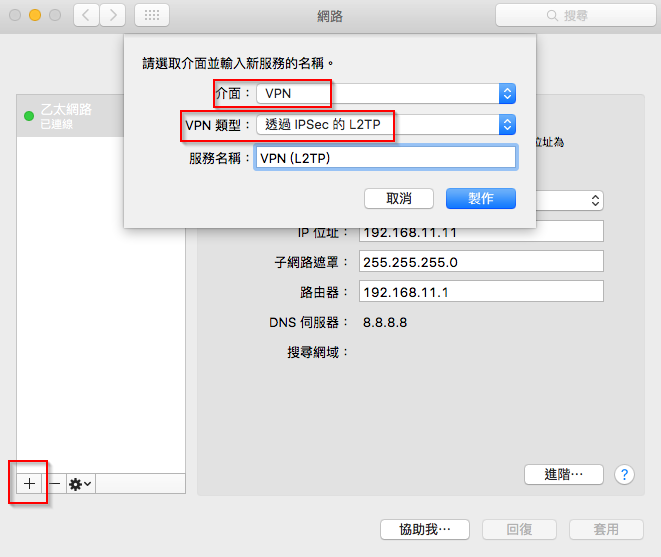

1. 於 MAC 電腦 [ 系統偏好設定 > 網路 ],點選畫面左下角+符號新增設定,介面選擇為 VPN,VPN 類型選擇為透過 IPSec 的 L2TP。

圖B_01

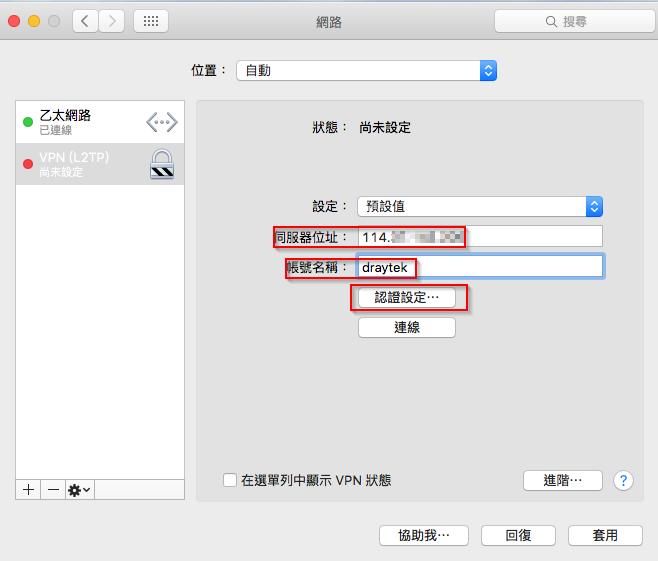

2. 伺服器位址填入 Vigor 端 WAN IP,帳號名稱輸入 VPN 帳號,再點選認證設定。

圖B_02

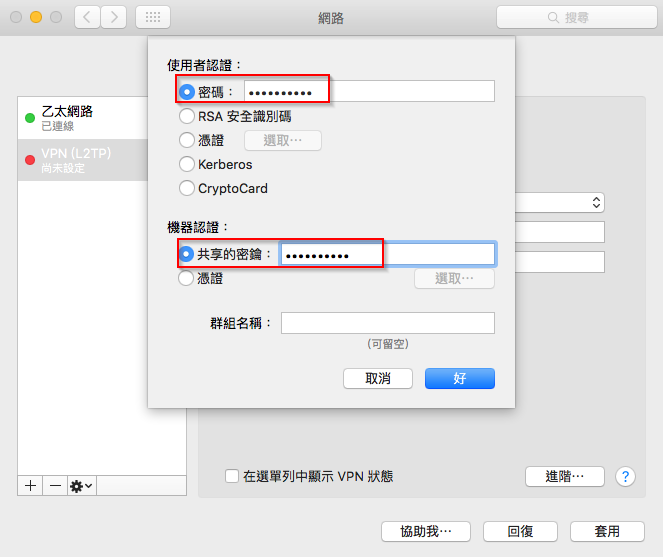

3. 輸入 VPN 密碼和共享的密鑰 (即 IPSec 金鑰)。

圖B_03

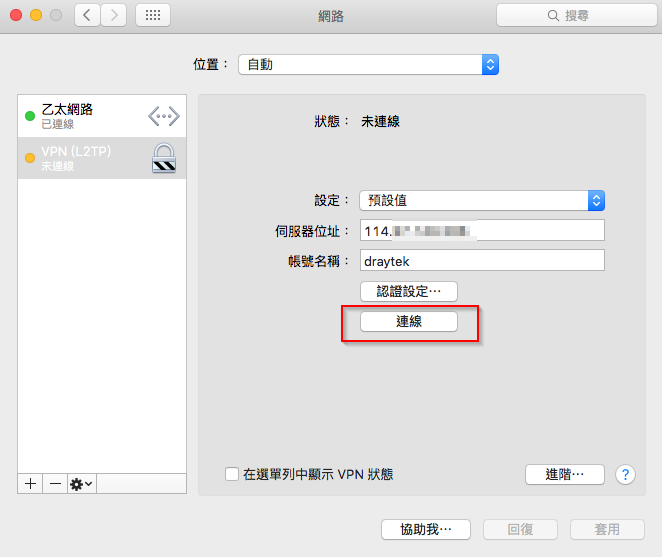

4. 設定檔新增完成後點選連線。

圖B_04

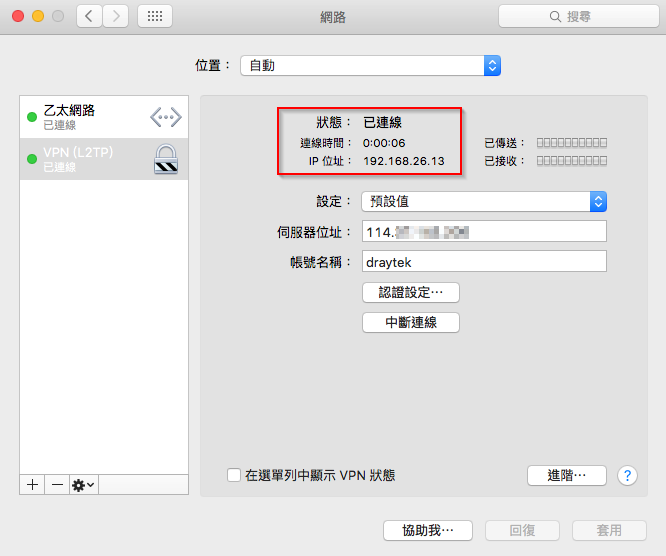

5. 觀察狀態顯示已連線。

圖B_05

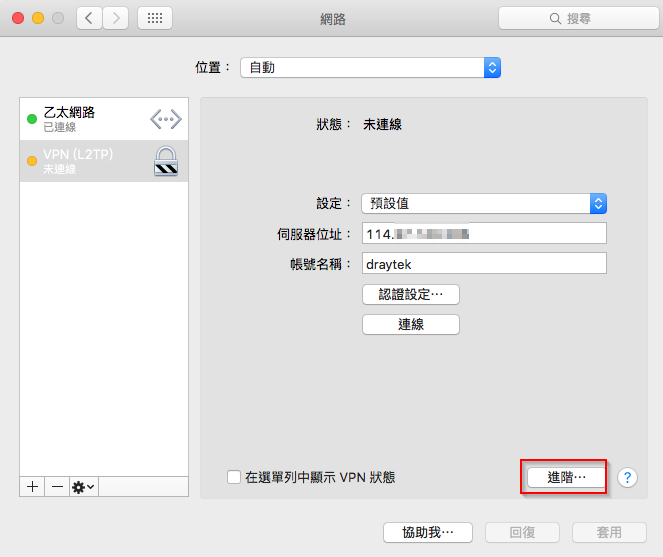

6. 如需將 MAC 電腦上網流量切換到遠端的 Vigor 路由器,即作跳板上網行為,請另外點選進階選項。

圖B_06

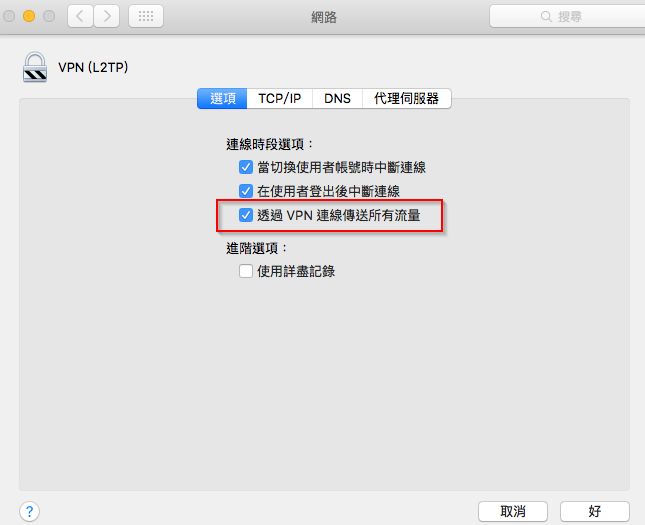

7. 勾選 [透過VPN連線傳送所有流量]

圖B_07
