遠端撥入使用者如何利用 L2TP over IPSec 撥入 Vigor 路由器 ?

Support Model :

本文件將說明電腦如何使用 SmartVPN 的 L2TP over IPSec 類型遠端撥入 Vigor 路由器,動作分為 A 和 B 兩大步驟,A 於 Vigor 路由器端建立 VPN 帳號,B 於電腦端使用 SmartVPN 新增 VPN 設定檔並連線。

步驟A

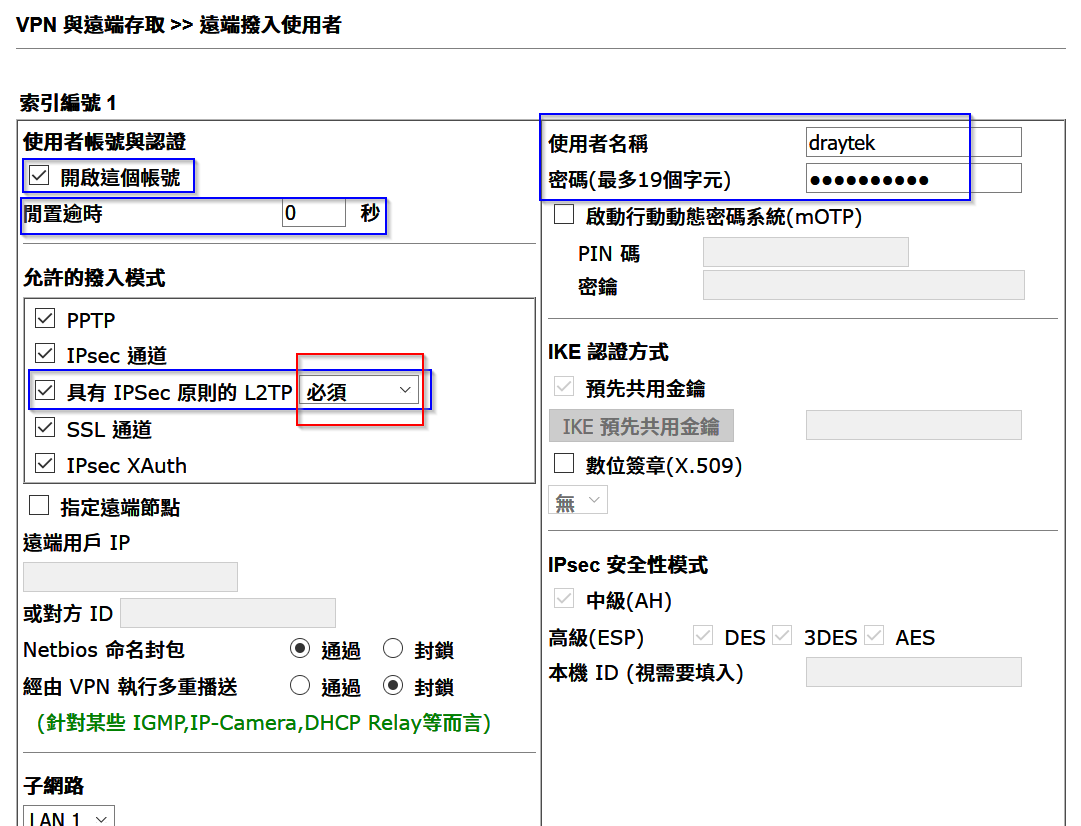

1. 登入 Vigor 路由器,點選 [VPN與遠端存取 > 遠端撥入使用者],點選索引編號進入,勾選開啟帳號,閒置逾時更改為0秒,允許撥入模式確認有勾選具有 IPSec 原則的 L2TP 類型,並將 L2TP 選擇為必須,輸入所要建立的 VPN 使用者名稱和密碼。

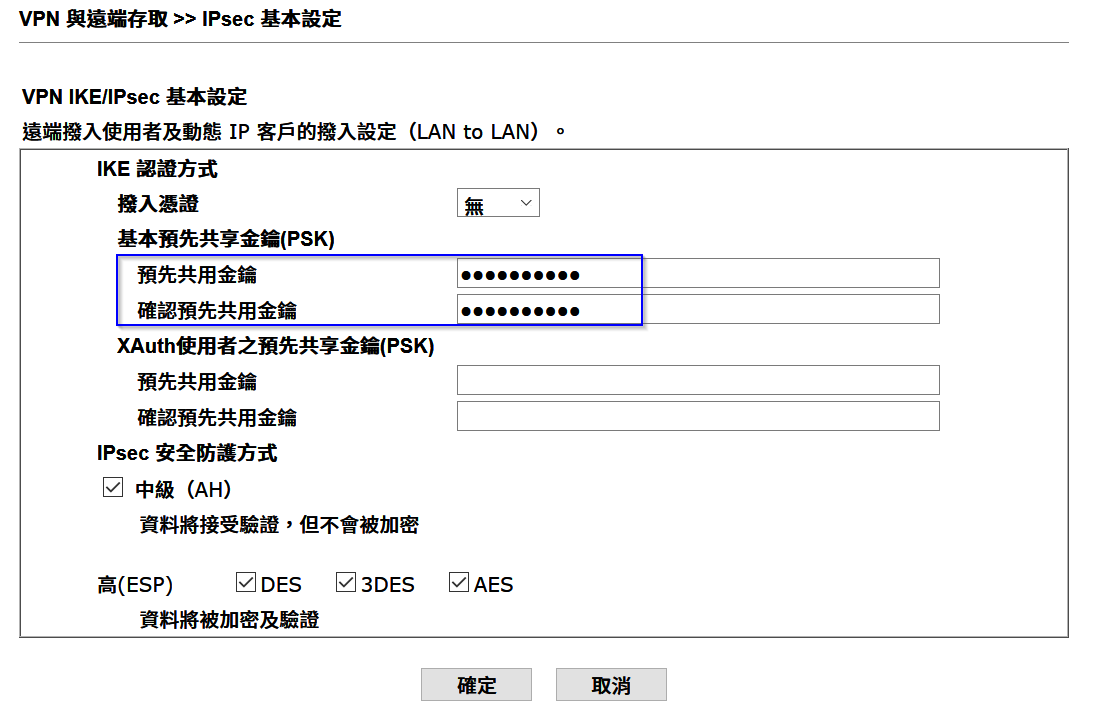

2. 點選 [VPN與遠端存取 > IPSec基本設定],基本預先共享金鑰輸入所要設定的 IPSec 金鑰。

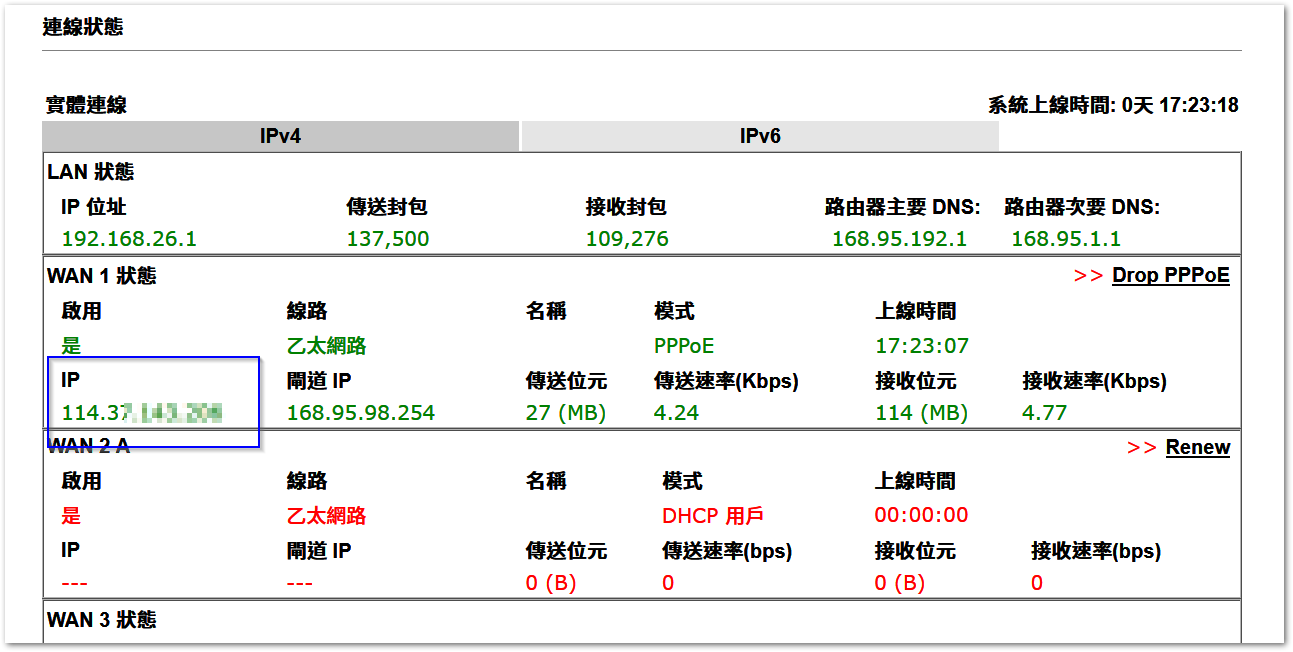

3. 點選 [連線狀態 > 實體連線] ,記錄 WAN 端外部IP位址。



步驟B

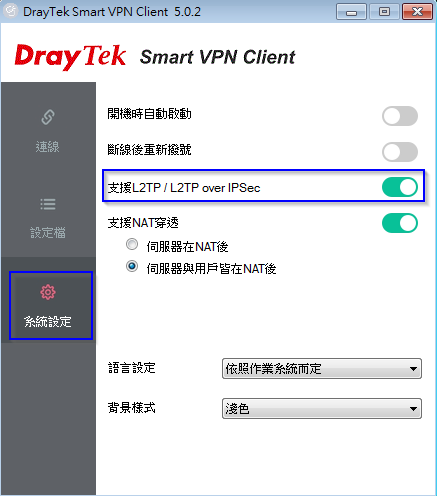

1. 需連線 VPN 的遠端電腦先於官網下載 SmartVPN 安裝執行後,點選 [系統設定] 啟用支援 L2TP/L2TP over IPSec。

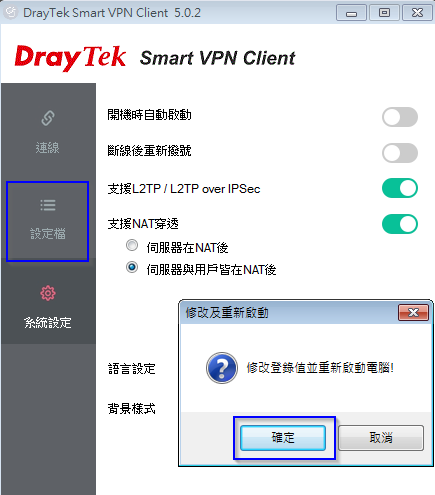

2. 點選 [設定檔] 此時會彈出警示須重啟電腦,請點選確定重啟。

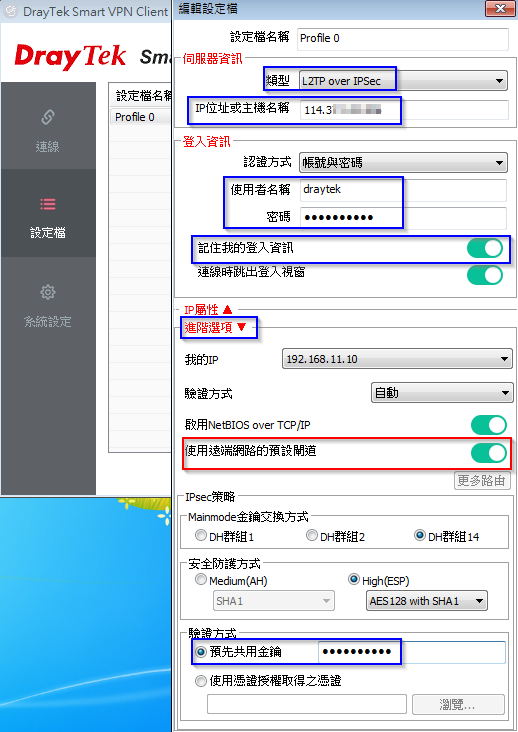

3. 點選[設定檔 > 新增],伺服器類型選擇 L2TP over IPSec,IP位址填入 Vigor 路由器WAN端IP位址,填入 VPN 使用者名稱和密碼,記住我的登入資訊設定為啟用,點選進階選項填入IPSec預先共用金鑰。

※如需將電腦上網流量切換到遠端的 Vigor 路由器,即作跳板上網行為,請另外點選進階選項,啟用使用遠端網路的預設閘道。

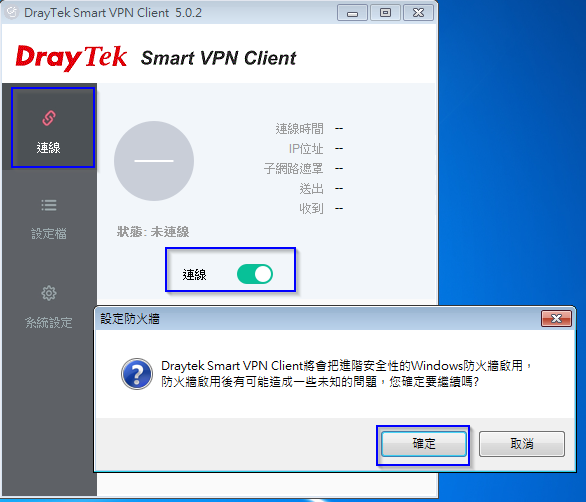

4. 切換到連線視窗點選連線,若作業系統彈出防火牆警示請點選確定繼續。

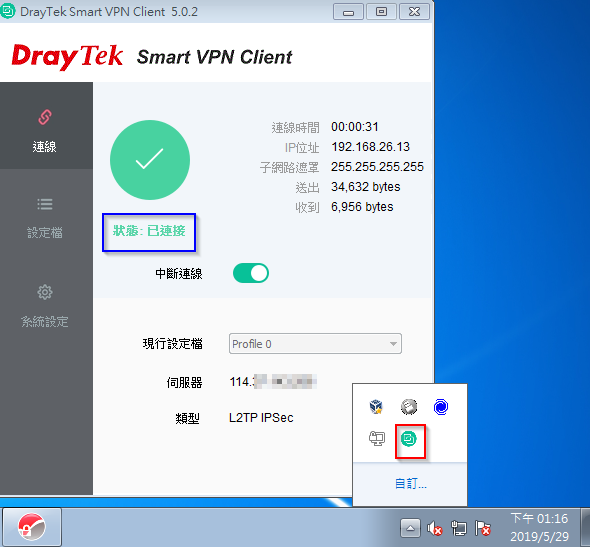

5. 連線成功後,SmartVPN 視窗會縮到作業系統右下角工作列,連續點擊紅框小圖示兩下,可查看到 SmartVPN 狀態顯示已連線。
