如何使用2960 Switch中央管理功能建立Switch多區網段

Support Model :

本文將介紹如何使用2960 Switch中央管理功能(簡稱SWM)來建立Switch端的多區網段,2960支援VLAN功能可將LAN port切割為多個不同的區網段,若LAN port下連接支援VLAN功能的L2 Switch,則也可將Switch上的LAN port分別切割為不同的區網段,方便網路管理規劃上的需求,傳統的設定方式除了要設定2960上的VLAN還要登入Switch去做VLAN編輯,但Switch端的VLAN設定往往又極為複雜專業,2960 v1.3.0的本版新增SWM功能,可統一由2960去設定Switch端的VLAN參數,大大降低設定上的困難度。

請留意SWM需搭配居易VigorSwitch特定型號,如G1241、G2260、P1100、P2261。

下面將使用2960搭配P1100做示範,2960 LAN port4連接網路線至P1100 port8,規劃2960提供兩個可用區網段192.168.96.0/24、192.168.94.0/24,P1100 port1~4對應192.168.96.0/24 port5~7對應 192.168.94.0/24,port8則為Trunk port可同時處理兩個區網段資料。

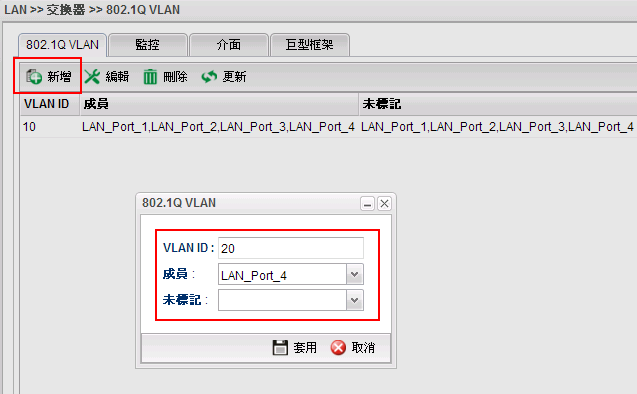

1. 登入2960點選「LAN > 交換器」,點選新增輸入所要創建的VLAN ID 20,將成員勾選LAN PORT4,未標記則不勾選,此設定代表LAN PORT4會傳送接收VLAN ID 20的封包,當封包由LAN PORT4丟出到Switch時,會保留tag 20的VLAN標籤,而LAN PORT4同時也會傳送接收不帶VLAN tag的封包。
圖01



2. 點選「LAN > 基本設定」建立新的區網段,點選新增後輸入VLAN ID 20,IP位址192.168.94.1和DHCP配發範圍。
圖02



3. 點選「外部裝置」勾選自動搜尋外部裝置,並稍待兩分鐘讓2960偵測到Switch。
圖03



4. 點選「中央管理 > 交換器」,此時會彈跳出新視窗,勾選啟用交換器管理並稍待一分鐘。
圖04

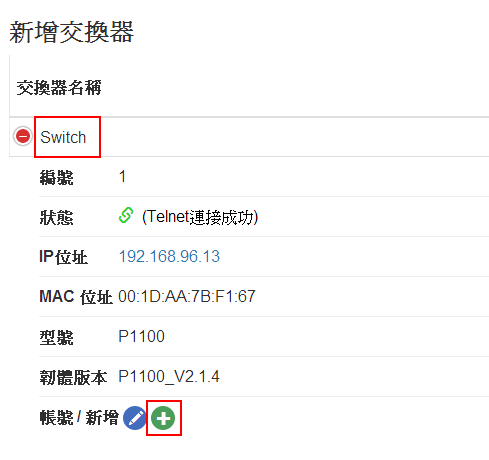

5. 偵測到Switch後,點選Switch展開頁面再點選新增符號。
圖05

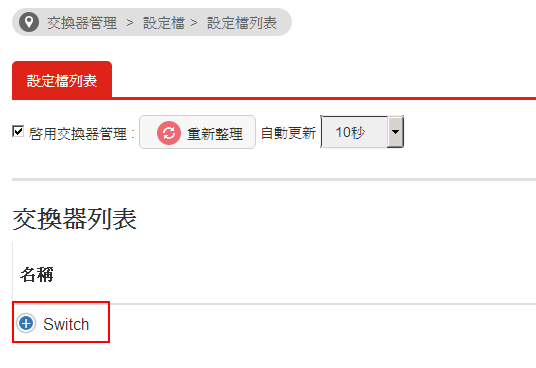

6. 點選「交換器管理 > 設定檔」,點選Switch展開頁面。
圖06

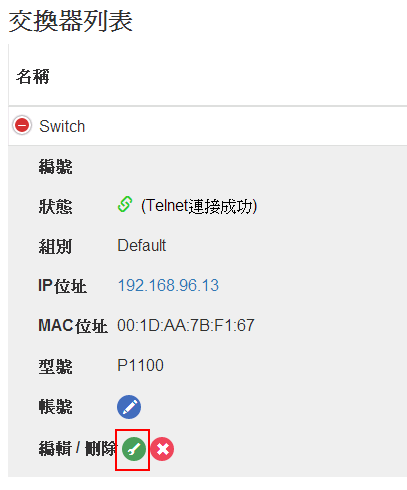

7. 點選編輯符號。
圖07

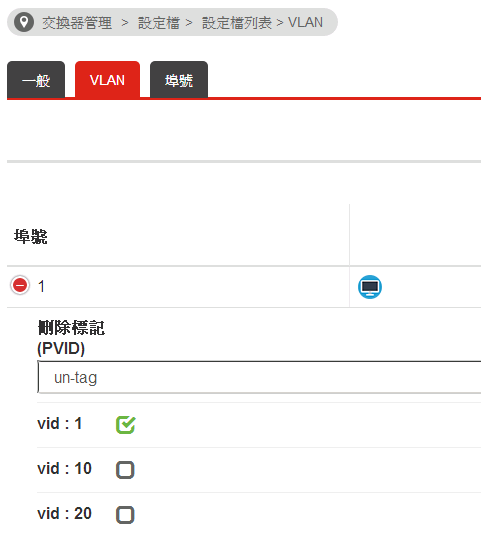

8. 點選VLAN分頁,點選埠號1展開頁面確認為VID 1且un-tag狀態,原則上埠號1~4可保持原始設定。
圖08



 9. 依序點選埠號5~7,並將VID勾選為20且un-tag狀態,最後點選發送到設備,稍待一分鐘後設定檔即會寫入Switch。
圖09

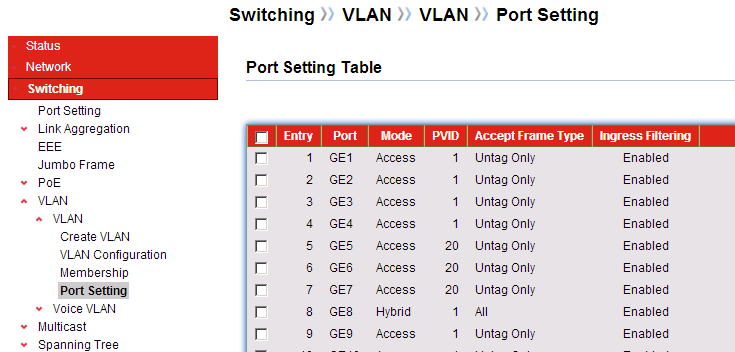

10. 此時登入Switch,可查看到已有相關的VLAN配置。
圖10



11. 以上完成設定後將電腦連接網路線至Switch Port1~4會抓取到192.168.96.x的IP位址,若接線至Switch Port5~7就會抓到192.168.94.x的IP位址。
