如何使用 Vigor2925 的 Switch 中央管理功能建立 Switch 多區網段

Support Model :

本文將介紹如何使用2925 Switch中央管理功能(簡稱SWM)來建立Switch端的多區網段,2925支援VLAN功能可將LAN port切割為多個不同的區網段,若LAN port下連接支援VLAN功能的L2 Switch,則也可將Switch上的LAN port分別切割為不同的區網段,方便網路管理規劃上的需求,傳統的設定方式除了要設定2925上的VLAN還要登入Switch去做VLAN編輯,但Switch端的VLAN設定往往又極為複雜專業,2925 v3.8.4的版本新增SWM功能,可統一由2925去設定Switch端的VLAN參數,大大降低設定上的困難度。

請留意SWM需搭配居易VigorSwitch特定型號,如G2260、P2261。

下面將使用2925搭配P2261做示範,2925 LAN port5連接網路線至P2261 port24,規劃2925提供兩個可用區網段192.168.10.0/24、192.168.20.0/24,P2261 port6~10對應192.168.20.0/24 其餘port對應 192.168.10.0/24,port24則為Trunk port可同時處理兩個區網段資料。

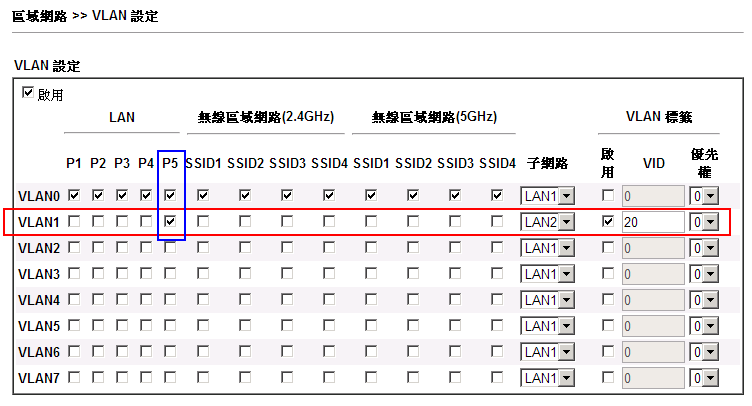

1. 登入2925點選「區域網路 > VLAN設定」,勾選啟用,VLAN0將所有介面勾選,VLAN1勾選P5 (代表實體LAN port5)並將子網路選擇為LAN2,並啟用VLAN標籤輸入20,此設定表示LAN port5可同時處理LAN1&LAN2虛擬網段
圖01

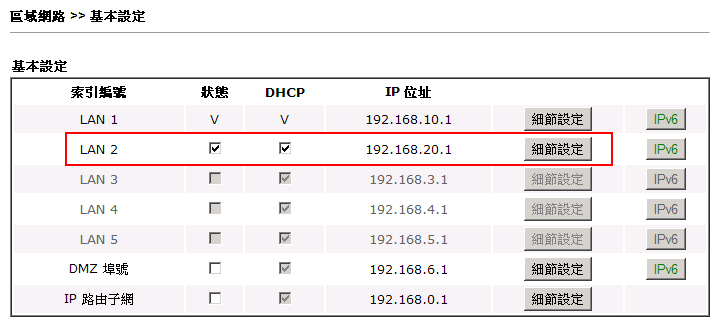

2. 點選「LAN > 基本設定」,確認LAN2狀態已啟用,如需變更網段可再點選細節設定編輯
圖02



3. 點選「中央管理 > 交換器 > 狀態」,點選啟用外部裝置後稍待兩分鐘讓2925偵測Switch
圖03



4. 重新點選「中央管理 > 交換器 > 狀態」,可查看到2925已偵測到P2261,請點選Add New加入設備
圖04



5. Switch加入後,點選Switch的交換器名稱
圖05

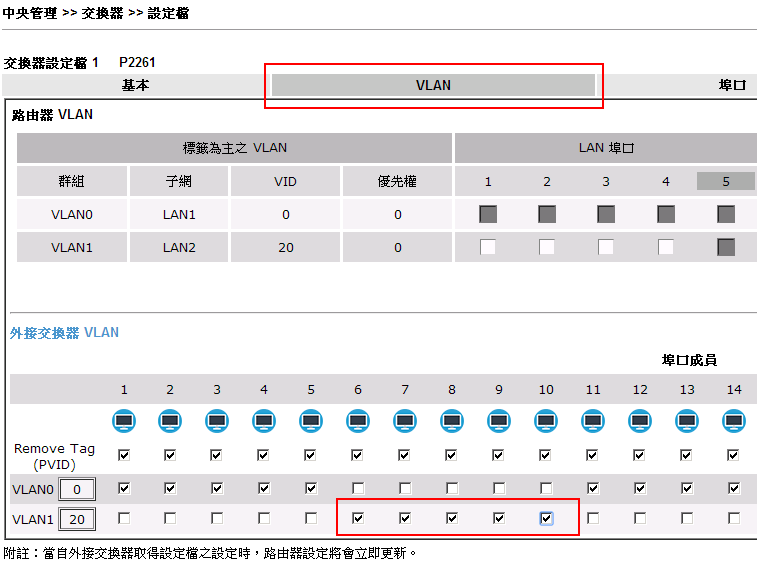

6. 切換上方分頁至VLAN,可查看到目前2925和Switch的VLAN設定狀態,由於我們希望P2261的port6~10可分配到LAN2的192.168.20.X的IP位址,因此單獨將port6~10勾選在VLAN1的Tag20,其餘port則保持預設勾選在VLAN0 Tag0,設定完成後請先點選確定儲存設定,再點選傳送至裝置
圖06

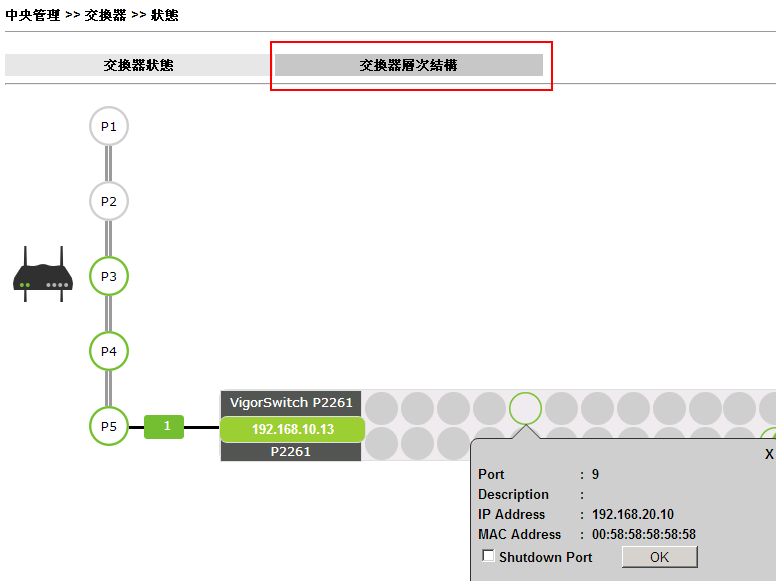

7. 點選「中央管理 > 交換器 > 狀態」,切換上方分頁至交換器層次結構,於P2261上的port9連接一台電腦,點選Switch對應port號可觀察到此電腦被配發到192.168.20.10的IP屬於LAN2網段,代表以上配置已成功生效。

圖07
