如何透過兩台 G1080 延伸 MOD 訊號

Support Model :

本文件將說明如何利用兩台 G1080 延伸 MOD 訊號,請參考下方架構圖,1F為中華電信數據機進線,數據機下方連接一台 Router (即IP分享器),由於 Router 無法直接透通 MOD 訊號,1F到2F又只有一條實體網路線,2F網路線同一時間只能選擇連接 Router 上網或是連接數據機接通MOD,無法同時使用非常不便,為解決此問題,我們可透過兩台 G1080 的 VLAN 功能,讓1F到2F的一條網路線同時可傳輸 Router 的上網資料和 MOD 訊號。

(此設定同時適用 P1092 型號)

 ※請留意 G1080 只負責延伸 MOD 訊號,實際上若要同時連接多台MOD機上盒,需和中華電信額外付費申請。

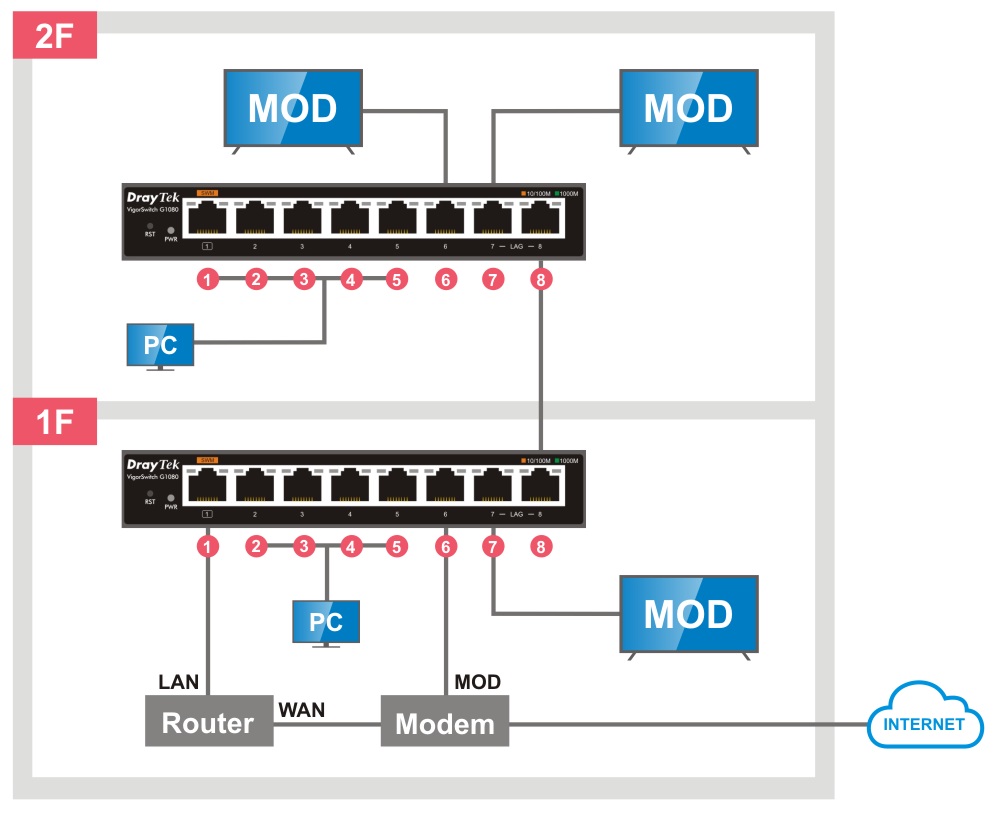

附圖範例架構說明

1F_G1080
port 1 => 連接上層Router LAN
port 2~5 => 可連接PC上網
port 6 => 連接上層數據機Modem接收MOD訊號
port 7 => 可連接MOD機上盒
port 8 => 連接2F_G1080


2F_G1080

port 1~5 => 可連接PC上網
port 6~7 => 可連接MOD機上盒
port 8 => 連接1F_G1080



請參考步驟1~7分別單機設定完成 G1080 的 VLAN,最後再將兩台 G1080 做串接動作。

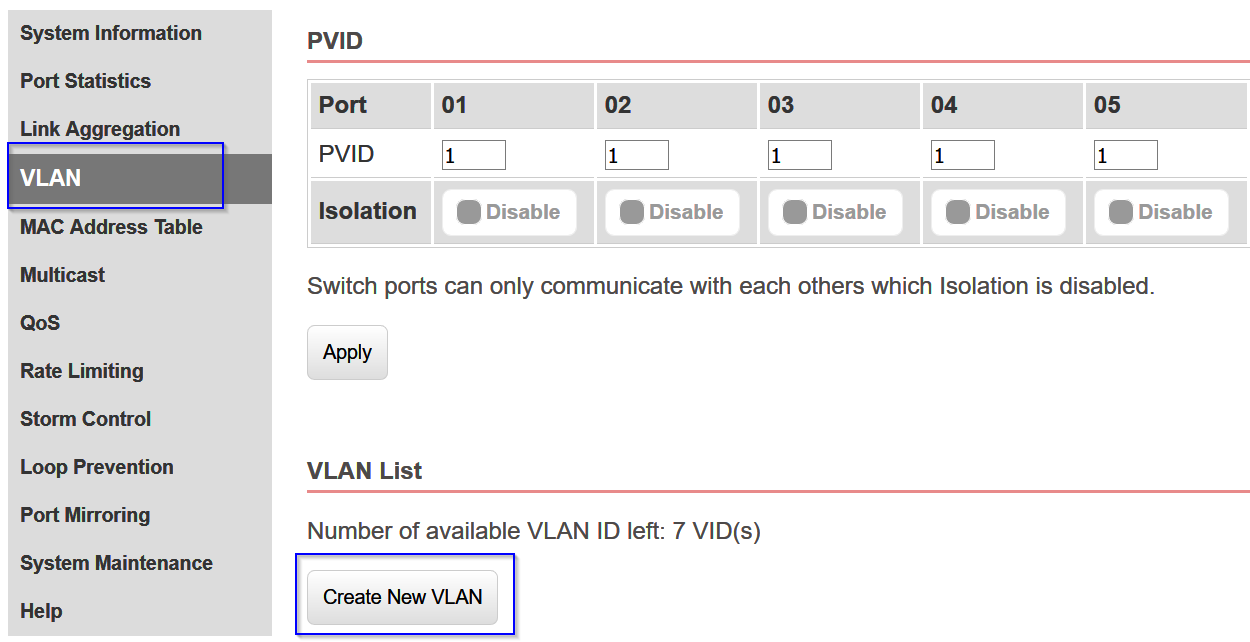

1. 登入1F_G1080 點選 [VLAN],點選 Create New VLAN 新增 VLAN ID。

圖01

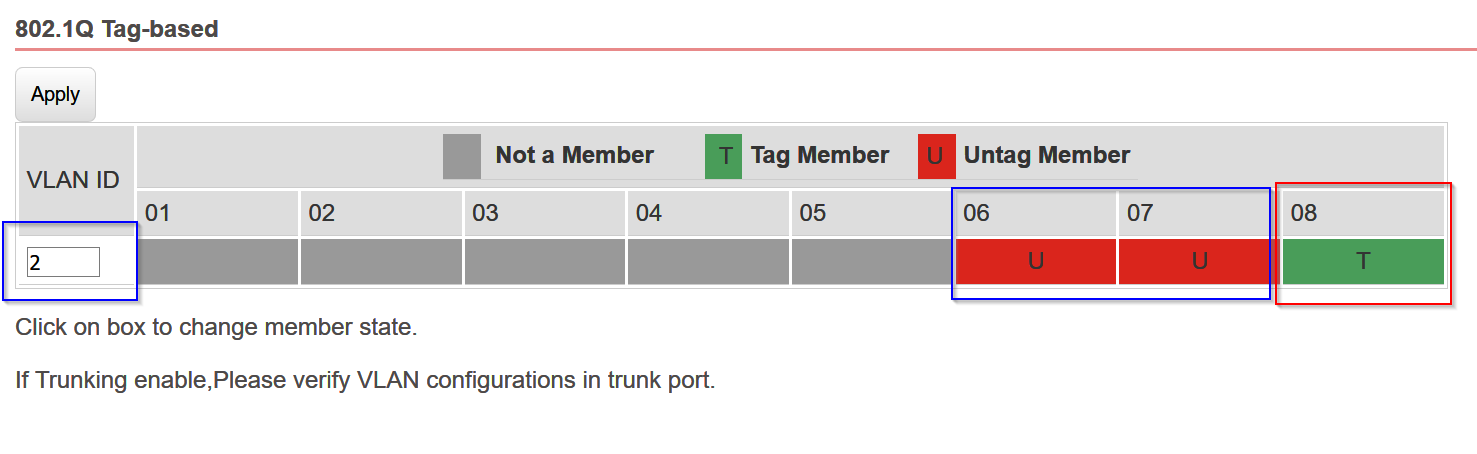

2. 輸入 VLAN ID 2,此 ID 提供 MOD 通道使用,依照附圖點選 VLAN 方塊為指定類型。

圖02

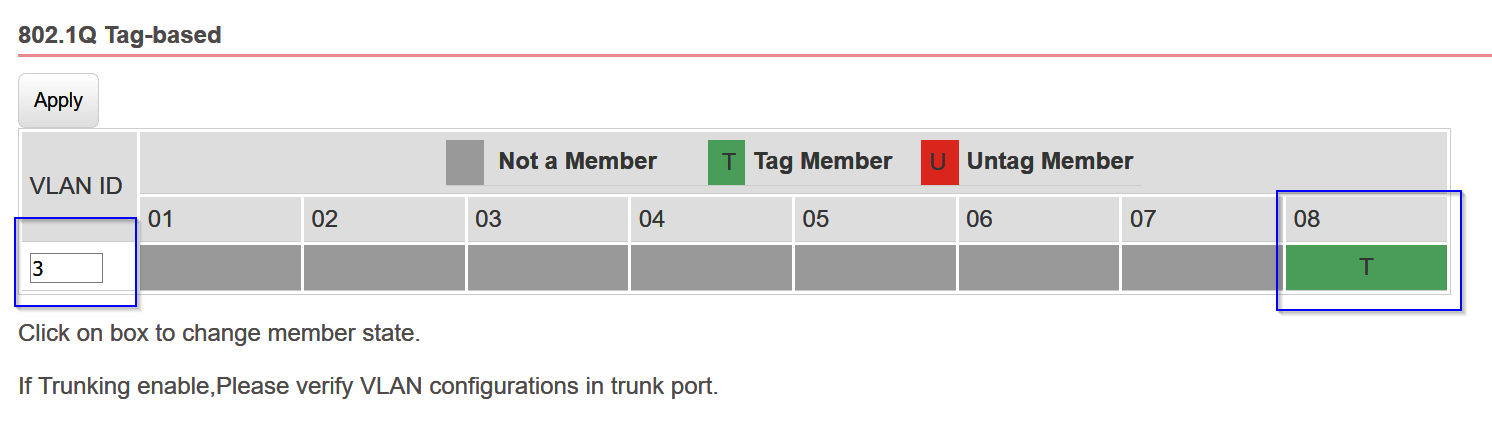

3. 參考步驟1~2,再建立 VLAN ID 3, 此ID提供串接使用,依照附圖點選 VLAN 方塊為指定類型。

圖03

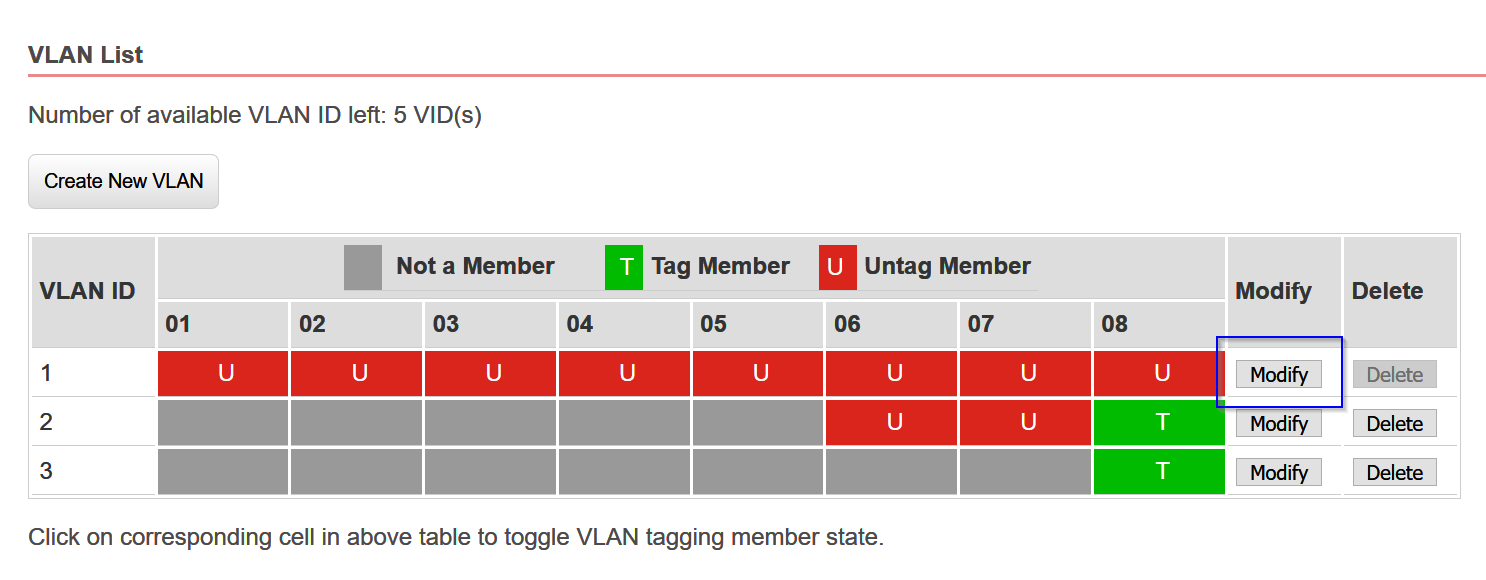

4. 點選 [VLAN],點選 Modify 編輯 VLAN ID 1。

圖04



5. VLAN ID 1,此ID提供 Router 上網使用,依照附圖點選 VLAN 方塊為指定類型。

圖05

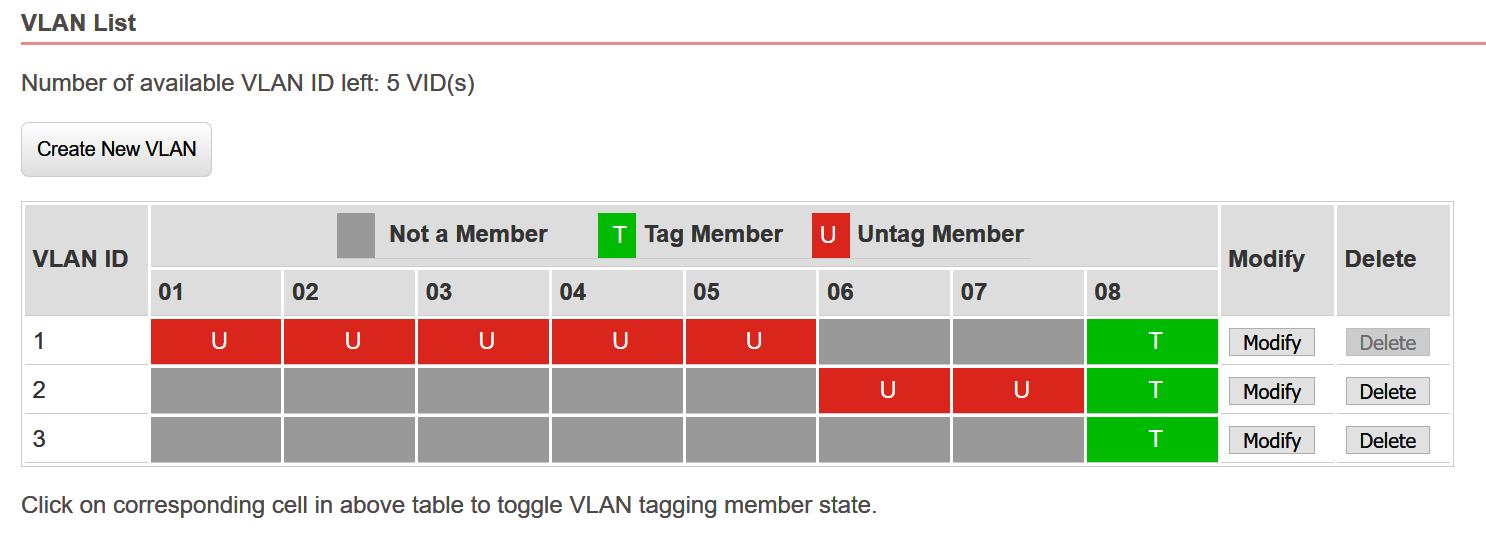

6. 檢查 VLAN 設定是否有符合下圖,如果沒有請再點選 Modify 進行修正。

圖06

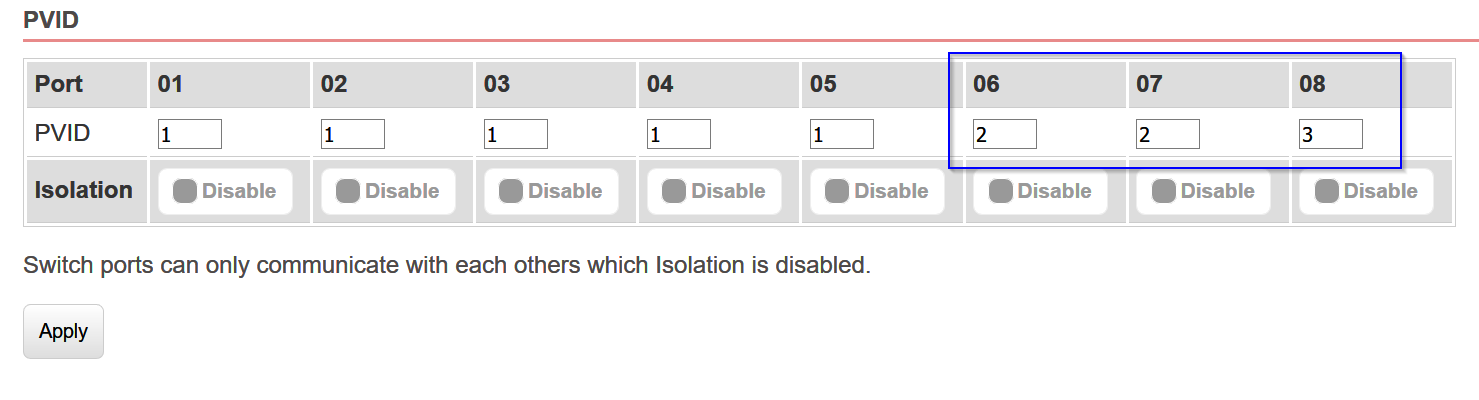

7. 點選 [VLAN],依照附圖修改 port 為指定 VLAN ID,以上完成 1F_G1080 設定。

圖07



8. 登入 2F_G1080,重複步驟1~7動作,完成設定後最後再將 1F_G1080 & 2F_G1080 的 Port8 用網路線串接。

以上完成設定後,各 port 可連接裝置如下

1F_G1080
port 1 => 連接上層 Router LAN
port 2~5 => 可連接 PC 上網
port 6 => 連接上層數據機 Modem 接收 MOD 訊號
port 7 => 可連接 MOD 機上盒
port 8 => 連接 2F_G1080


2F_G1080
port 1~5 => 可連接 PC 上網
port 6~7 => 可連接 MOD 機上盒
port 8 => 連接 1F_G1080

【範例設定檔下載】

請留意匯入設定後若無法登入G1080,G1080 管理 IP 預設為 DHCP 狀態,請登入前端 Router 查看 G1080 所配發到的新 IP,操作電腦務必連接在 port2~5。
