如何設定多區網段

Support Model : Vigor2120 SeriesVigor2132 SeriesVigor2912 SeriesVigor2925 SeriesVigor2952Vigor3220 Series

本文件將說明如何將路由器LAN port介面切割為多個不同的區網段,以下將以Vigor2925做示範,2925提供5個實體LAN port預設都為同一區網段,這邊將規劃第5個LAN port切割為另一獨立區網段,且和原區網段的電腦無法互通資料

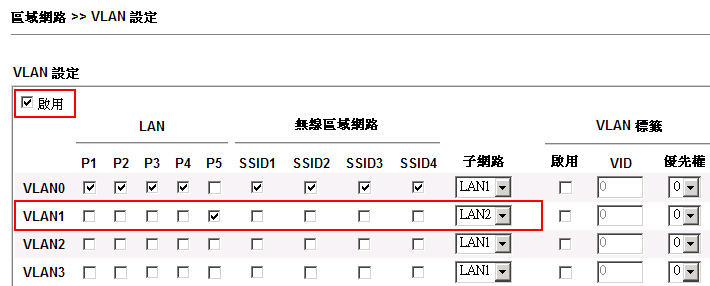

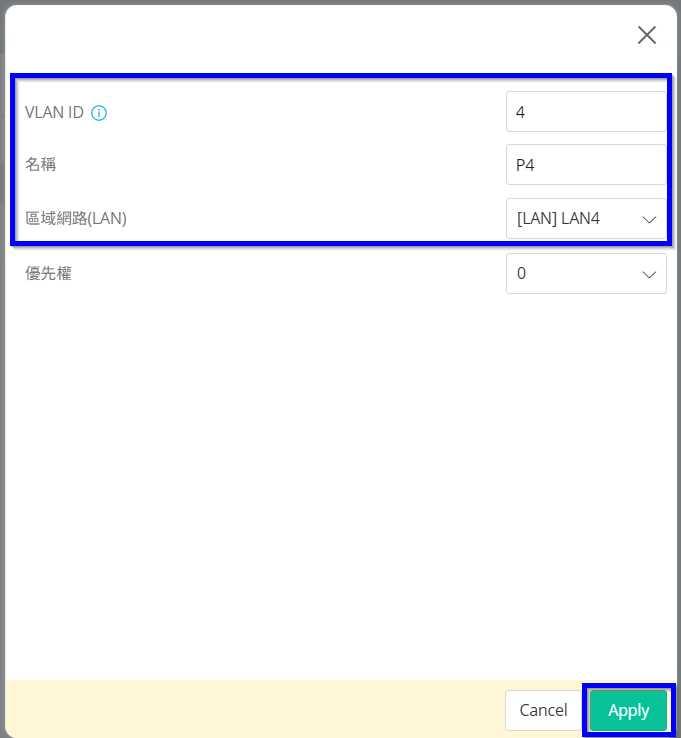

1. 登入2925點選「區域網路 > VLAN設定」,P1~P5分別代表2925 LAN port1~5實體LAN port介面,SSID則代表2925無線介面,這邊將P1~P4和未使用到的SSID勾選到VLAN0,並對應虛擬子網路LAN1,P5單獨勾選到VLAN1且對應到虛擬子網路LAN2,最後點選確定儲存設定
[圖01]



2. 2925提示需重新開機才能儲存設定,點選OK後會自動重開機
[圖02]

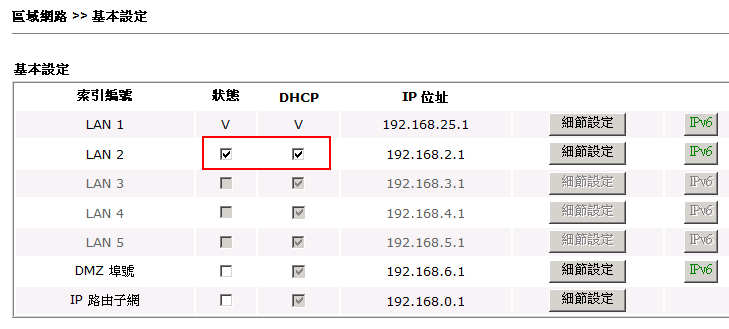

3. 點選「區域網路 > 基本設定」,檢查LAN2虛擬子網段介面是否有啟用,如果沒有請將其啟用
[圖03]



4. 以上設定完成後,電腦連接網路線到2925 LAN port5 ( 即P5 ) ,就會抓取到LAN2 虛擬網段192.168.2.X的IP位址,且預設無法和LAN1網段( P1~P4 )做互通

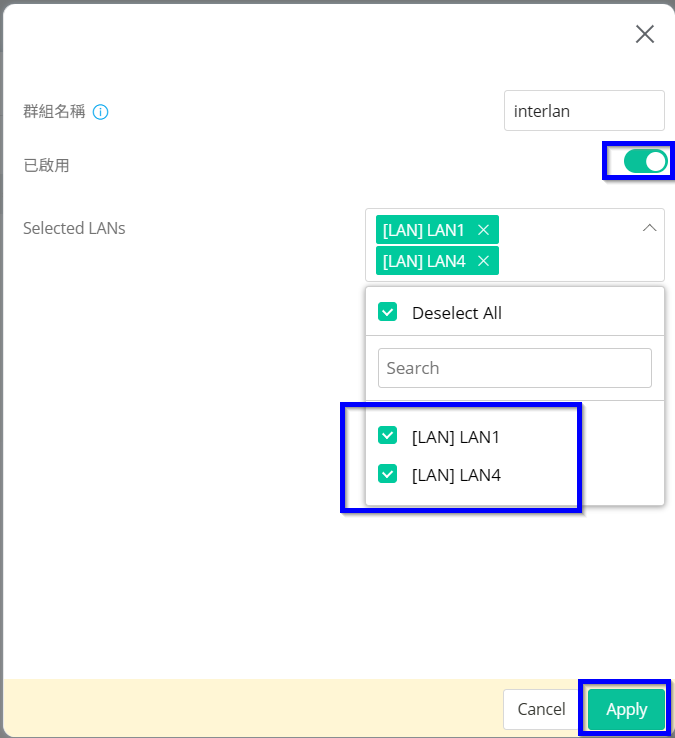

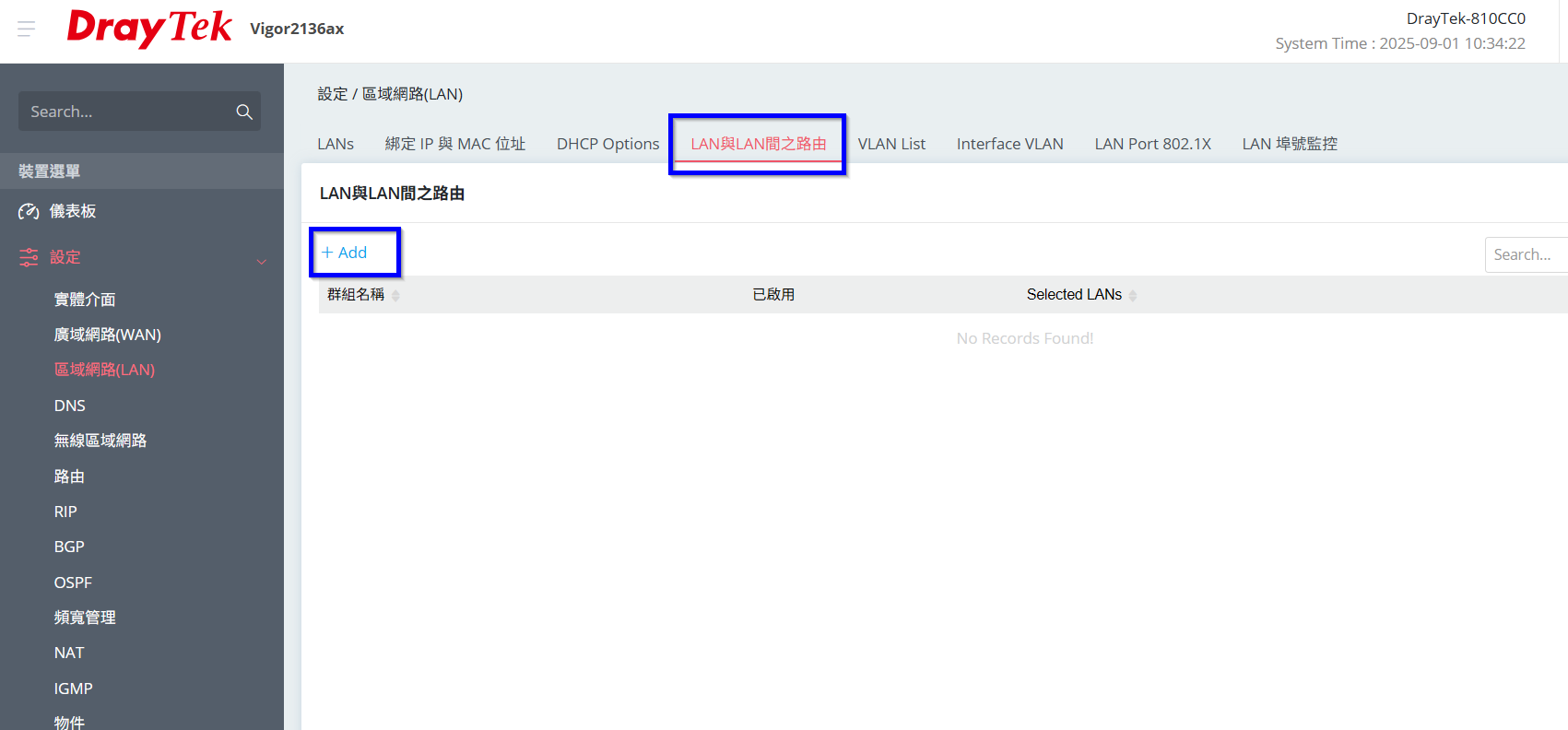

5. 假設要讓LAN1 & LAN2網段電腦可互通,可至「區域網路 > 基本設定」畫面下方,啟用Inter-LAN路由功能,將LAN1對應到LAN2方塊介面勾選起來即可
[圖05]
